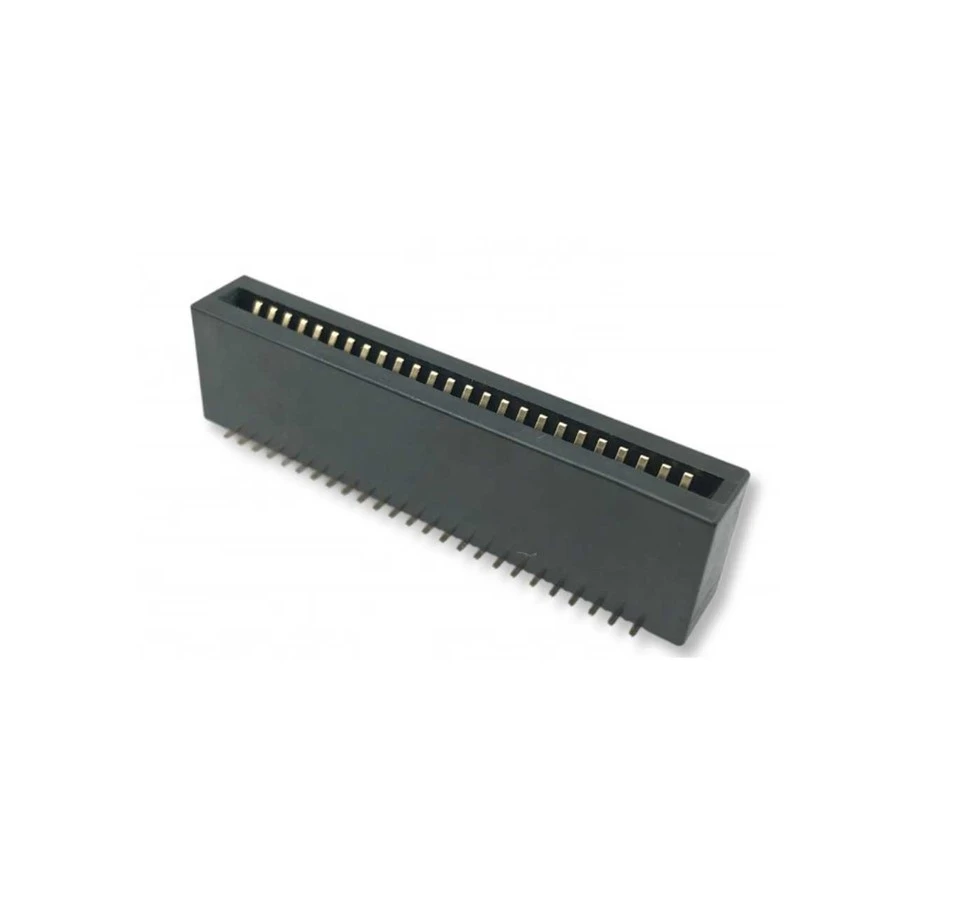

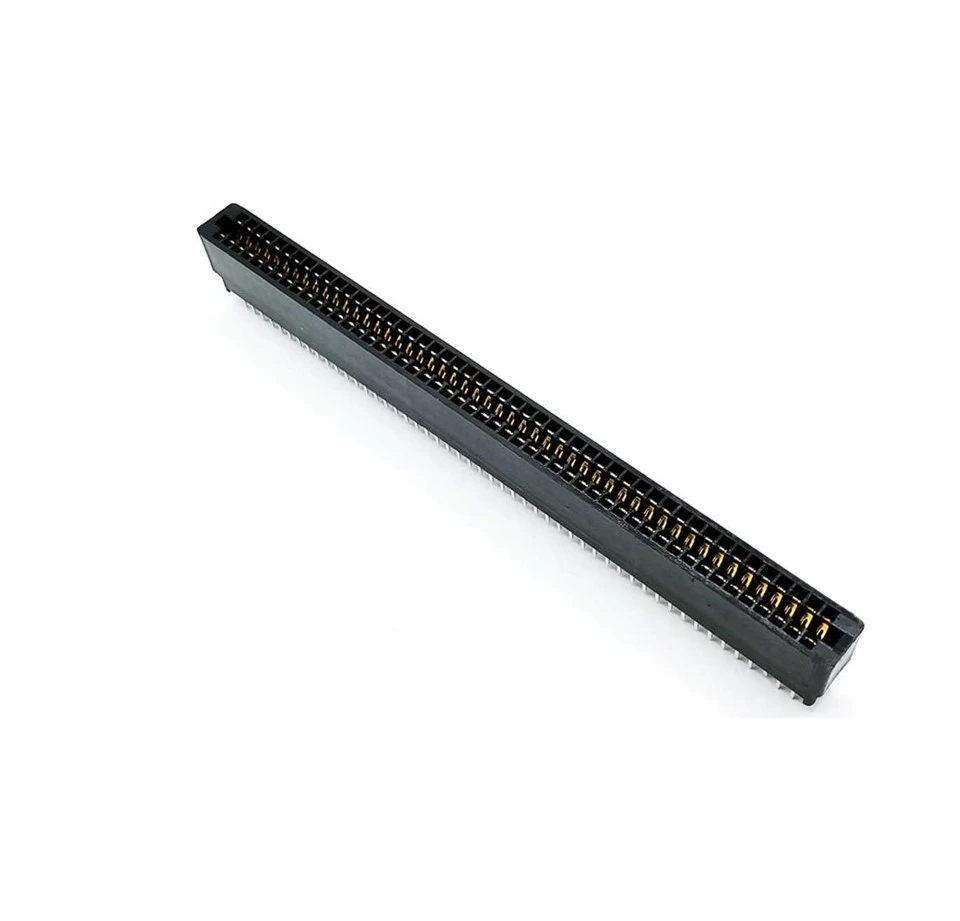

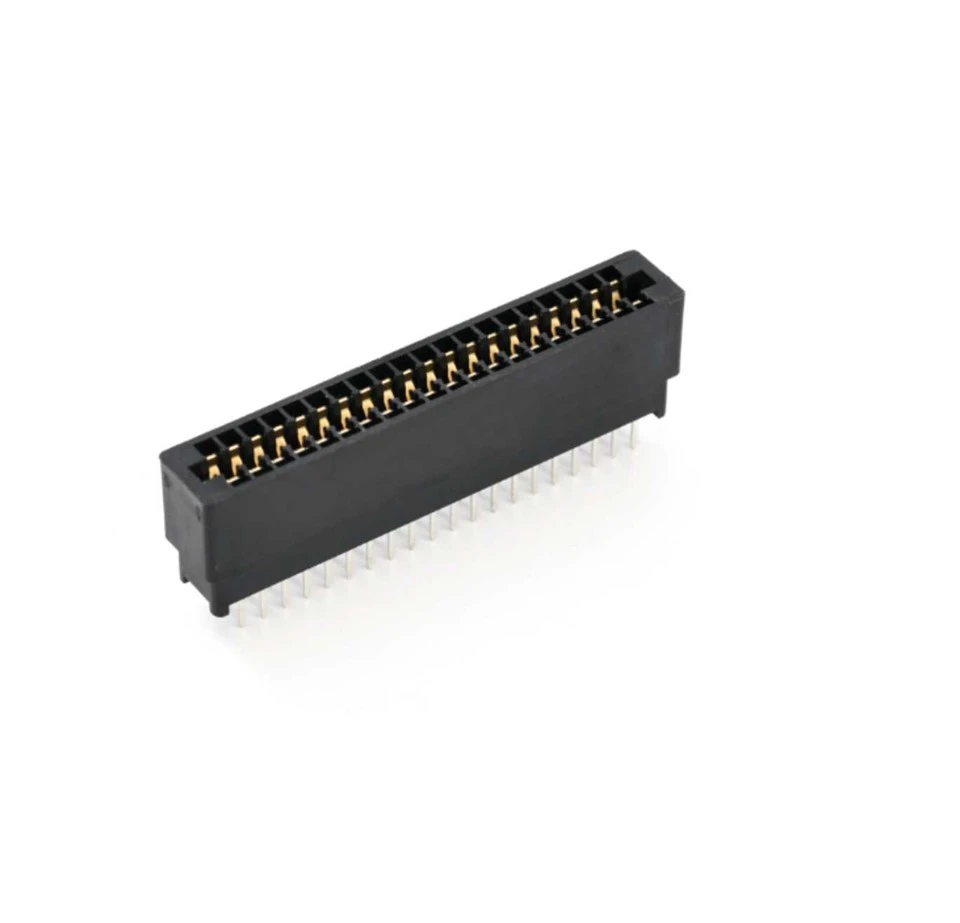

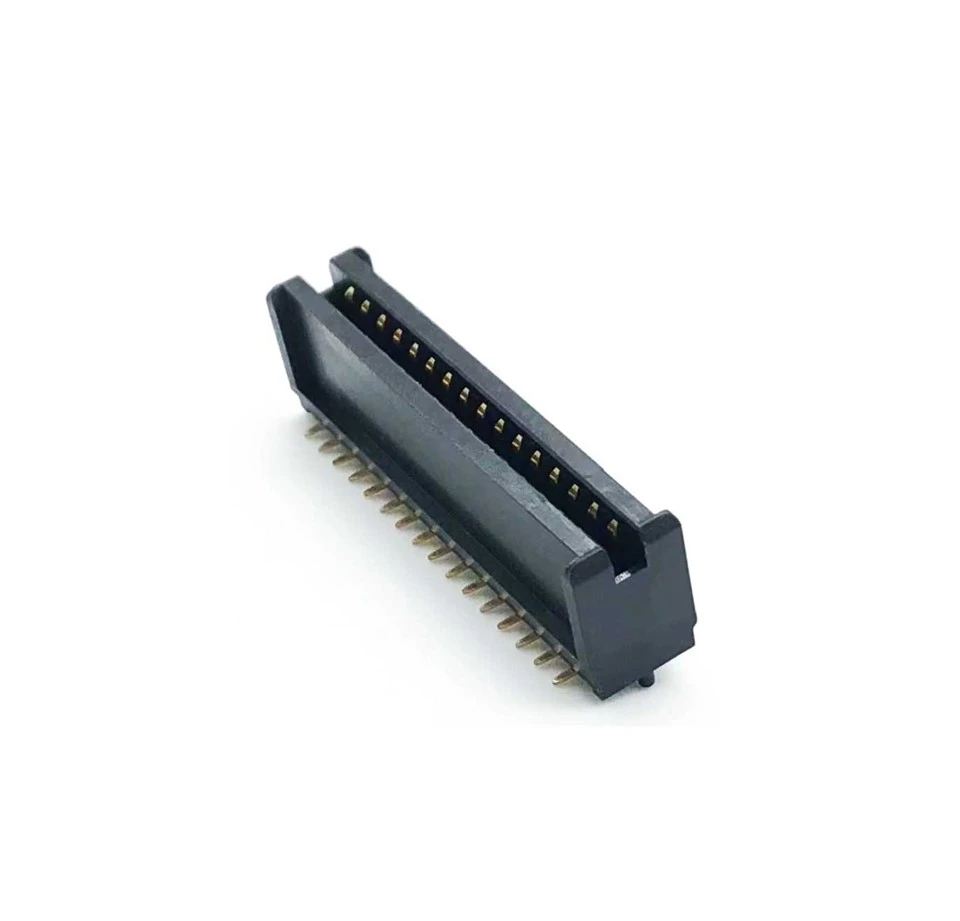

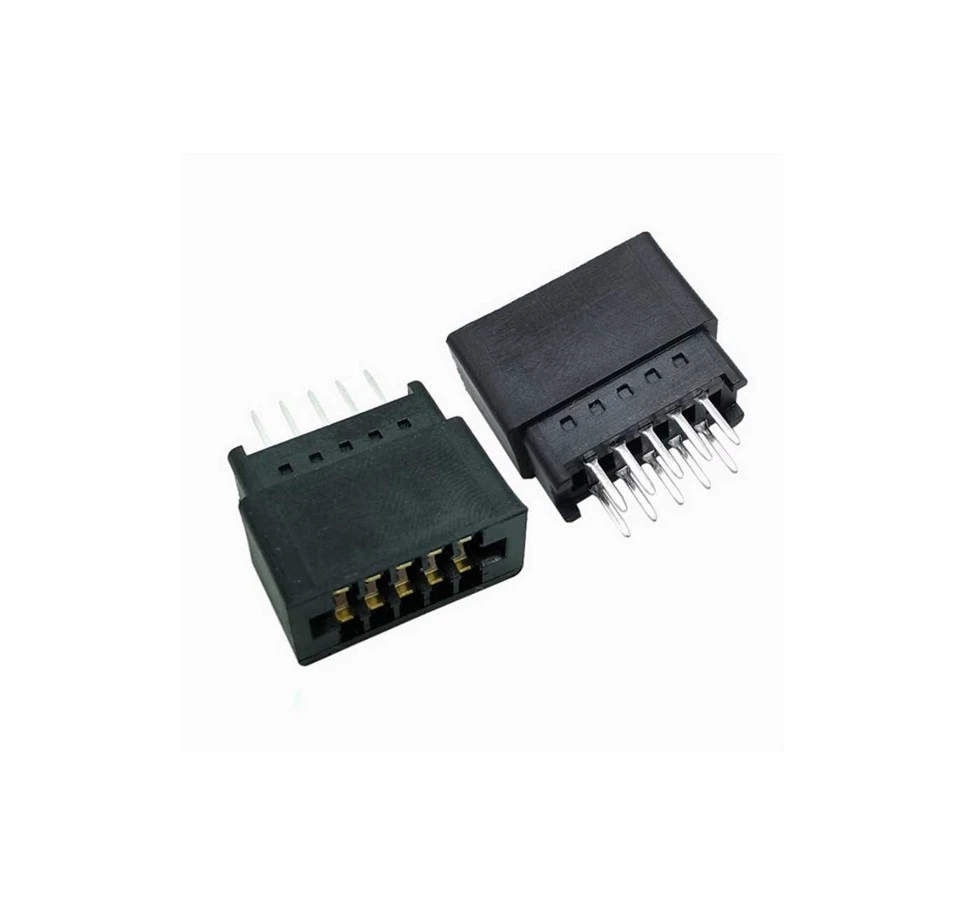

2,54 mm kartaning chekka ulagichi

Eslatma:Har xil o'rnatish opsiyalari, karta qo'llanmalari va polarizatsiya kalitlari bilan mavjud. Maxsus aloqa pozitsiyalari va maxsus qoplama mavjud.

1. Sanoat-Maksimum moslik uchun standart 2,54 mm pitch
Keng tarqalgan 2,54 mm (0,1 dyuym) pitch - ko'pgina non taxtalari, ishlab chiqish taxtalari va eski PCB dizaynlari bilan bevosita mos keladi. Maksimal dizayn moslashuvchanligi uchun 6 dan 86 gacha kontakt pozitsiyalarini qo'llab-quvvatlaydigan bitta yoki ikki qatorli konfiguratsiyalarda mavjud.

2. Har bir kontakt uchun 5A gacha bo'lgan yuqori oqim darajasi
250V AC/DC - bilan har bir kontakt uchun 3A dan 5A gacha baholanadi, bu 2,54 mm pitch ulagichi uchun ajoyib quvvat quvvatini ta'minlaydi. Aloqa qarshiligi 15 mŌ dan kam yoki unga teng va izolyatsiya qarshiligi 5000 MŌ dan katta yoki unga teng bo'lsa, talab qilinadigan quvvat va signal ilovalari uchun yuqori elektr ish faoliyatini ta'minlaydi.

3. Oltin / qalay qoplamali premium aloqa materiallari
Fosfor bronza yoki berilliy mis kontaktlari mukammal o'tkazuvchanlik va mexanik chidamlilikni ta'minlaydi. Nikel ustidagi oltin yoki qalay qoplamasi (0,1-0,8 mkm) korroziyaga chidamliligini va uzoq xizmat muddati davomida ishonchli signal yaxlitligini ta'minlaydi.

4. Har qanday yig'ish jarayoni uchun bir nechta o'rnatish uslublari
PCB lehimidan tortib, orqa paneldagi simni o'rashgacha bo'lgan turli tugatish talablarini o'z ichiga oluvchi lehim ko'zgu, lehimli yoki simli o'rnatish uslublarida - mavjud. Sanoat boshqaruvlari, telekommunikatsiya uskunalari, sinov qurilmalari va eski tizimni yangilash uchun juda mos keladi.

• Aloqa pozitsiyalari: Standart 6 dan 86 tagacha kontaktlar, maxsus raqamlar mavjud
• Qator konfiguratsiyasi: Bir qatorli, ikki qatorli yoki pogʻonali tartiblar
• Karta qalinligi: Standart 1,6 mm, ixtiyoriy 0,8 mm, 1,2 mm, 2,4 mm yoki moslashtirilgan
• Kontakt qoplamasi: Oltin chirog'i (0,1 mkm), tanlab olingan oltin (0,3-0,8 mikron), to'liq oltin (1 mkm+) yoki yorqin qalay
• O'rnatish uslublari: lehim ko'zogi, lehim cho'migi, sim o'rami yoki o'ng-burchak
• Tugatish turlari: Standart lehim chashka, tenglikni o'rnatish moslamasi yoki simni o'rash uchun kengaytirilgan dumlar
• O'rnatish uskunasi: Tishli qo'shimchalar, o'rnatish quloqlari, karta qo'llanmalari yoki ejektor mexanizmlari
• Kontakt dizayni: Ortiqcha aloqa uchun ikkilangan (ikki{0}}nur) yoki xarajatlarni optimallashtirish uchun bitta-nur
• Polarizatsiya imkoniyatlari: Kalit uyalari, etishmayotgan kontaktlar yoki maxsus polarizatsiya kalitlari
• Uy-joy materiallari: Standart fenolik, shisha{0}}to‘ldirilgan poliester yoki yuqori haroratli-termoplastiklar
• Rang kodlash: Yashil (standart), qora, jigarrang yoki moslashtirilgan ranglar

Turli ilovalar uchun standart Pitch Card Edge yechimlari

• Sanoat nazorati tizimlari: PLC modullari, motor drayverlari va sanoat kiritish-chiqarish kartalarida qoʻllaniladi, bunda 2,54 mm pitch boshqaruv signallari va zavod avtomatizatsiyasi muhitida quvvat taqsimoti uchun ishonchli, yuqori{1}}oqim ulanishlarini taʼminlaydi.
• Sinov va o'lchash uskunalari: Modulli sinov asboblari, maʼlumotlarni qayd qiluvchilar va dastgoh ustki uskunalarida oʻrnatiladi, bunda almashtiriladigan funksiya kartalari aniq oʻlchovlar va asbobning uzoq xizmat qilish muddati uchun mustahkam, takrorlanadigan ulanishlarni talab qiladi.
• Eski avtobus tizimlari: ISA, PC/104 va boshqa eski avtobus arxitekturalari uchun hali ham sanoat va harbiy ilovalarda qoʻllaniladigan, isbotlangan texnologiya bilan orqaga qarab muvofiqligini taʼminlash uchun zarur.
• Ta'lim va o'quv platformalari: Ta’lim trenerlari, prototiplash tizimlari va universitet laboratoriya jihozlariga integratsiya qilingan, bunda standart balandlik talabalar o‘rganishi uchun{0}}mos keladigan dizaynlar bilan mos keladi.
• Shaxsiy interfeys platalari: Mexanik barqarorligi va oddiy PCB tartibi bilan ishonchli chekka ulanishlarni talab qiluvchi adapter kartalari, ko'taruvchi platalar va maxsus interfeys dizaynlarida qo'llaniladi.
• Orqa panel va anakart tizimlari: Modulli tizim arxitekturasi uchun bir nechta kartalar umumiy orqa panelga ulanadigan-kartalar{0}}qafas tizimlari, raf oʻrnatish uskunalari va telekommunikatsiya shassilarida oʻrnatiladi.

1.Maykl Chen, boshqaruv muhandisi, zavodni avtomatlashtirish
"Bizning barcha PLC I/O modullarimiz uchun 2,54 mm kartaning chekka konnektorlarida standartlashtirilgan. Bifurkatsiyalangan kontaktlar tebranish ostida ham ishonchli ulanishni ta'minlaydi va 5A oqim darajasi sanoat sensori yuklarini muammosiz boshqaradi."

2.Sarah Vang, sinov uskunalari dizayneri, o'lchov echimlari
"Bizning stol usti analizatorlarimizda almashtiriladigan funksiya kartalari uchun foydalaniladi. Kuchli konstruksiya yuzlab karta almashinuviga bardosh beradi va oltin{1}}qoplangan kontaktlar aniq oʻlchovlar uchun past qarshilikni saqlaydi."

3.Robert Chjan, sanoat tizimlari integratori, Legacy Equipment
"Ishlab chiqarish liniyalarimizda eski PC/104 tizimlarini saqlab qolish uchun juda muhim. Bu konnektorlar 20{4}}yillik uskunamizni nol moslik muammosi bilan ishlayotganligini taʼminlab-almashtirishda ishonchli pasayish imkonini beradi."

4.Lisa Park, o'quv laboratoriyasi menejeri, Universitet muhandisligi
"Talabalar prototiplash stantsiyalari uchun juda mos keladi. Standart 0,1 dyuymli pitch bizning non taxta aksessuarlarimizga juda mos keladi va bardoshli konstruktsiya talabalarning ko'p yillik foydalanishida muvaffaqiyatsizlikka uchramaydi."

5.David Liu, orqa panel dizayneri, telekommunikatsiyalar
"Telekom uskunalari uchun maxsus orqa panel dizaynimizda koʻrsatilgan. Lehim koʻzogi versiyasi simni oʻrash prototipi- uchun xavfsiz ulanishlarni taʼminlaydi va ikki{2}}qator konfiguratsiyasi karta zichligini maksimal darajada oshiradi."

• To'lov usuli: Kredit karta yoki T/T (katta miqdorda ixtiyoriy). Western Union PayPal
• T/T to'lovi odatda 100% avans to'lovini qo'llab-quvvatlaydi.
• Yetkazib berish muddati: Odatda to'lov olinganidan keyin 5-10 ish kuni ichida.
• Namuna siyosati: Standart mahsulotlar uchun har bir model uchun namunalar har doim mavjud.
• To'lov olingandan so'ng namunalar 3-5 ish kuni ichida tayyor bo'lishi mumkin.
• Yuk tashish porti: Shenzhen, Xitoy.

Issiq teglar: 2,54 mm kartaning chekka ulagichi, Xitoy 2,54 mm kartaning chekka ulagichi ishlab chiqaruvchilari, etkazib beruvchilari, zavodi
